太空硅灌胶工艺65W氮化镓充电器拆解

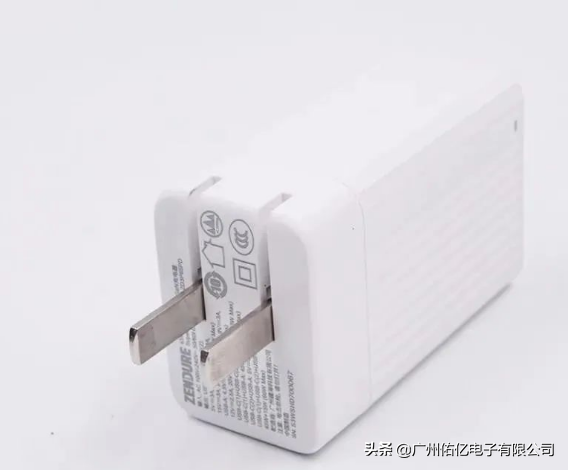

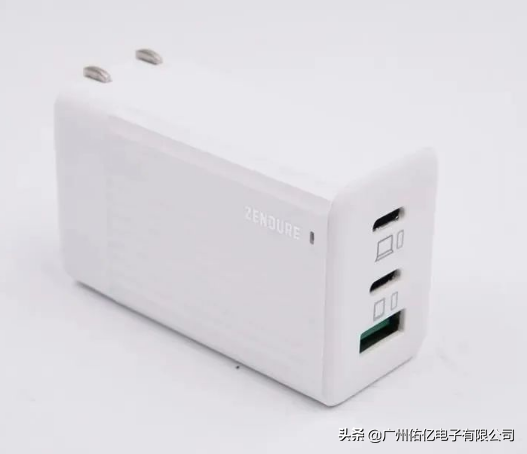

        ZENDURE征拓65W氮化镓充电器有黑白两种款式，机身主体采用“罗马柱”造型设计，表面哑光处理，输入端为亮面处理，机身边缘圆润过渡，使用手感好。旁边有一颗LED指示灯，整体设计简约。实测三围66mm x 41mm x 29m，功率密度0.83 / cm³，这功率密度在同类产品里名列前茅。

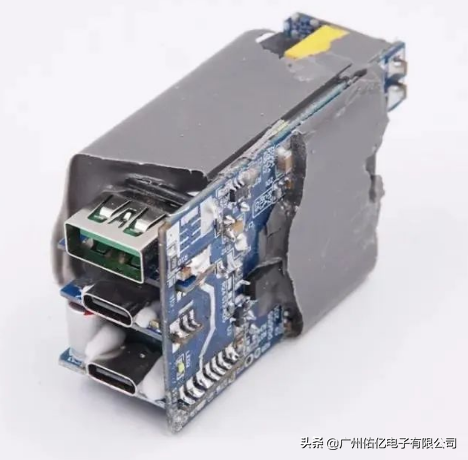

拆开输入端外壳，充电器内部整个采用灰色导热胶填充，如此设计可以增强充电器散热性能，并且增加内部元器件机械强度，简单说更加耐摔，耐候性更好。

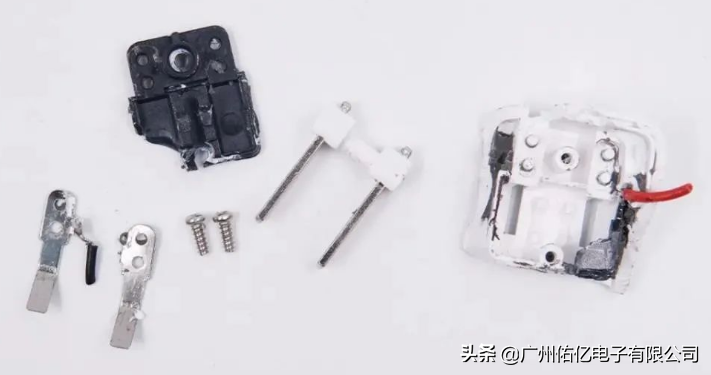

插脚端拆开一览。

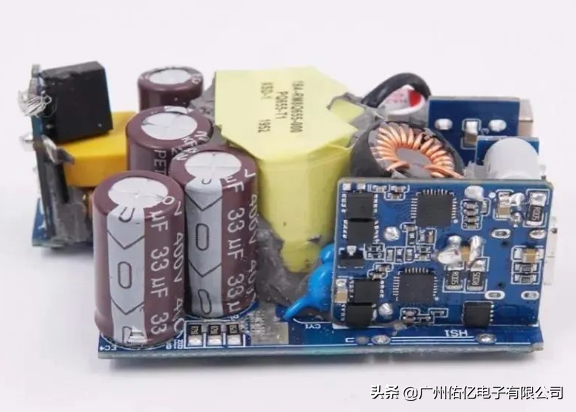

PCB板正面一览，将硅胶清理掉，板子从左到右分别是高压、滤波、低压输出三大部分。输入输出端均设有小板，充分利用内部空间减小体积。

将硅胶清理掉，初次级分界明显。

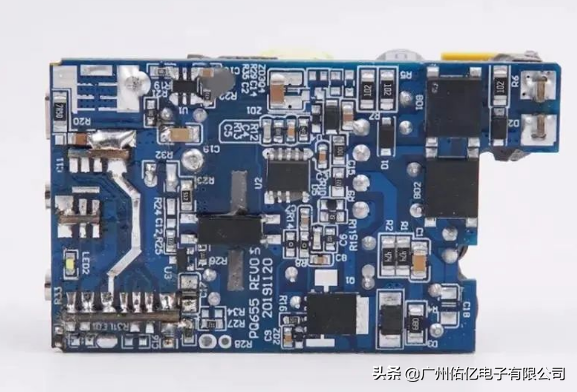

经过对充电器正背面电路观察分析发现，征拓2C1A 65W氮化镓充电器采用时下热门的开关电源定压输出，多路输出独立降压的设计架构。

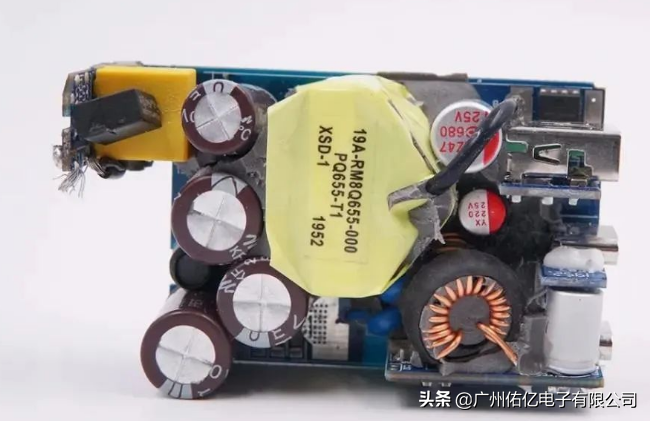

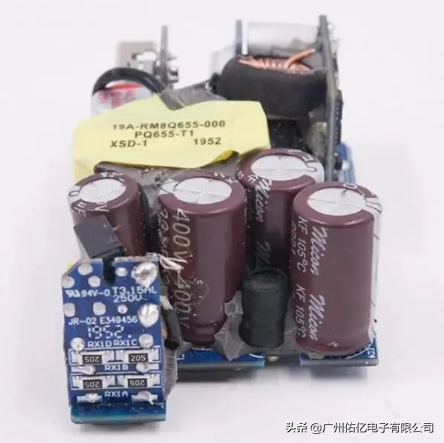

主控电路板前端焊接小PCB板、四颗初级滤波电解电容和一颗工字电感。

小PCB板上焊接有延时保险丝、安规X电容、共模电感。

板子侧面一览，焊接有两颗Y电容和二次降压电路板。

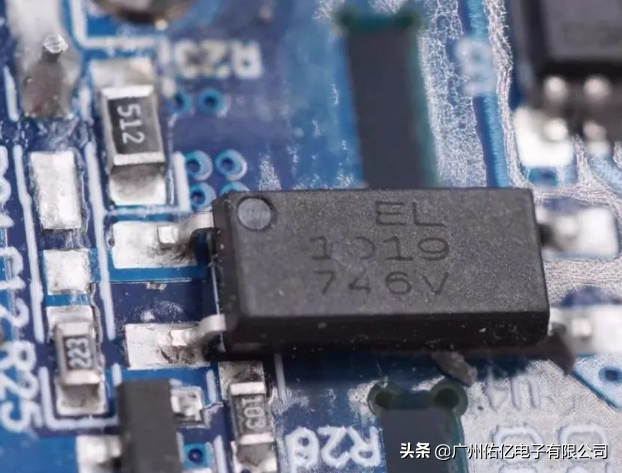

亿光 EL1019光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。
